一、方案简介

随着个人护理产品智能化趋势不断加速，无刷电机控制需求持续升温。据《2025中国个人护理电器行业白皮书》显示，2024年国内个人护理电机控制市场规模已突破210亿元，年复合增长率达12.8%；预计2025年将增至245亿元。在消费升级与便携化浪潮的双重驱动下，高效、低噪、长续航的个人护理设备成为市场新宠。感算商城联合知名方案公司推出单节锂电无感方波电机控制方案，专为鼻毛修剪器、理发器、洗脸仪等应用量身定制，助力客户快速抢占千亿级个人护理赛道。

二、主要应用市场

个人护理电器：鼻毛修剪器、理发器、洗脸仪等便携式设备，实现低噪、高效的无刷电机控制。

智能家居护理：电动剃须刀、洁面刷、按摩梳等家庭健康护理终端，提升续航与用户体验。

专业美容院：便携式美容仪、微电流按摩棒、毛孔清洁仪等，满足高转速与精准速度环需求。

旅行便携护理：迷你剃须刀、折叠式理发器、口袋洗脸刷，单节锂电供电，轻巧易携。

医疗康复辅助：低频按摩器、术后护理仪、电动拔罐器，确保稳定输出与多重安全保护。

三、方案优势

单节锂电直驱：3.6–4.2 V 单节锂电池即可工作，省去升压电路，降低BOM成本与体积。

无感方波控制：摒弃霍尔传感器，减少器件数量，提升系统可靠性并降低噪音。

闭环速度环：实时调速，转速精度高，适应鼻毛修剪器、理发器等不同负载需求。

多重安全守护：集成过欠压、过流、短路、缺相、堵转保护，极端工况下自动停机，延长电机寿命。

超低待机功耗：休眠电流＜10 µA，一次充电可连续使用30天以上，满足出差、旅行场景。

超小封装：QFN24 4 mm×4 mm，单面PCB即可布通，为便携设备释放更多结构空间。

一键快速启动：软件算法优化，100 ms 内完成电机启动，用户体验顺滑无卡顿。

宽温运行：-40 ℃~105 ℃全温区稳定工作，适配洗脸仪等高温蒸汽消毒环境。

极简外围：三相半桥+MOSFET+采样电阻即可跑机，最快三小时完成整机调试。

高集成度SoC：64 KB Flash + 8 KB SRAM + 1 KB Data Flash，电机控制与UI逻辑一颗搞定，成本更优。

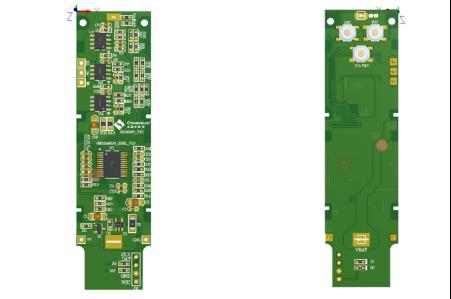

四、方案图

五、方案参数及资源

供电方式：单节锂电 3.6–4.2 V，无需外置升压

额定功率：1–10 W

控制方式：无感方波闭环速度环

保护等级：过欠压、过流、短路、缺相、堵转，阈值可定制；

运行温度：-40 ℃~+105 ℃

待机功耗：＜10 µA

启动时间：≤100 ms

封装尺寸：QFN24 4 mm×4 mm，单面/双面PCB可定制。

主控：CMS32M6510GE24SS（Cortex-M0+，64 MHz），可定制主频；

模拟外设：12-bit ADC ×24、DAC、PGA ×3、比较器 ×2，通道配置可定制；

烧录接口：SWD/串口，封装形式可定制。

六、方案清单

可提供Demo硬件/软件相关资料;

Design-in 及设计评估支持;

可供认证方面的技术解答;

可提供实验室做模拟测试;

可提供完整的解决方案;
