高精度激光位移传感器方案

随着工业自动化与智能化进程的加速，传统测量方式逐渐难以满足高精度、复杂环境的测量需求。感算商城联合方案商推出了激光位移传感器解决方案，该方案采用 655nm 红色激光光源，具备 100mm~300mm 的精确测量范围，且具有抗干扰能力强、测距误差小、精度高、结构紧凑等优势。它广泛适用于 3C 电子、包装、汽车、非标设备等领域，能在 -10℃~50℃的工作温度及 35%~85%RH 的工作湿度等多种环境下稳定工作，IP67 级防尘性能使其更加可靠耐用。通过 RS485/5pin 散线接口，可方便地与其他设备进行通信，实现数据的实时传输与处理。其高精度的测量能力与强大的环境适应性，为工业生产中的距离测量、相机对焦、部件正反检测以及各种段差检测场景提供了有力支持，助力企业提升生产效率与质量控制水平，推动工业测量技术向更高效、精准的方向发展。



3C 电子制造



汽车制造



包装行业

高精度测量

采用655nm红色激光光源，能够实现100mm~300mm范围内的精确测量，具有0.1mm的高分辨率和0.2mm的重复精度，线性度达到±0.2%F.S，确保测量数据的准确性和可靠性，为工业生产中的精密检测提供有力保障。

强大的环境适应性

具备IP67级防尘性能，能够在-10℃~50℃的工作温度及35%~85%RH的工作湿度等多种环境下稳定工作，适应多种复杂恶劣的工业场景，减少环境因素对测量的影响，延长设备使用寿命。

抗干扰能力强

配备抗环境光性能达3,000Lux的受光面照度，能够在强光、弱光、明暗变化等不同光照条件下正常工作，有效抵御外界光线干扰，确保测量结果的稳定性，为生产过程中的精准测量提供坚实支持。

小巧轻便易安装

外形小巧、重量极轻，产品尺寸为20*35*48.5mm（长*宽*高），便于在空间有限的设备或生产线上进行安装和集成，同时支持使用M3螺丝进行固定，安装操作简单快捷，提高设备部署效率。

便捷的通信接口

提供RS485/5pin散线接口，通信电平为3.3V，方便与其他设备进行通信连接，实现数据的实时传输与处理，便于构建智能自动化测量系统，提高生产过程的智能化水平。

低功耗设计

工作电源为DC24±2V，平均电流仅25mA，峰值电流100mA，功耗低，有利于降低设备的运行成本，在大规模部署时具有显著的经济优势，同时也符合工业节能的发展趋势。

温漂特性良好

具有±1‰每度（0~50℃）的温漂特性，基准温度25℃，在温度较大的变化工业环境中，能够有效减少温度对测量精度的影响，保证测量结果的准确性，提高设备的可靠性和稳定性。

广泛的应用范围

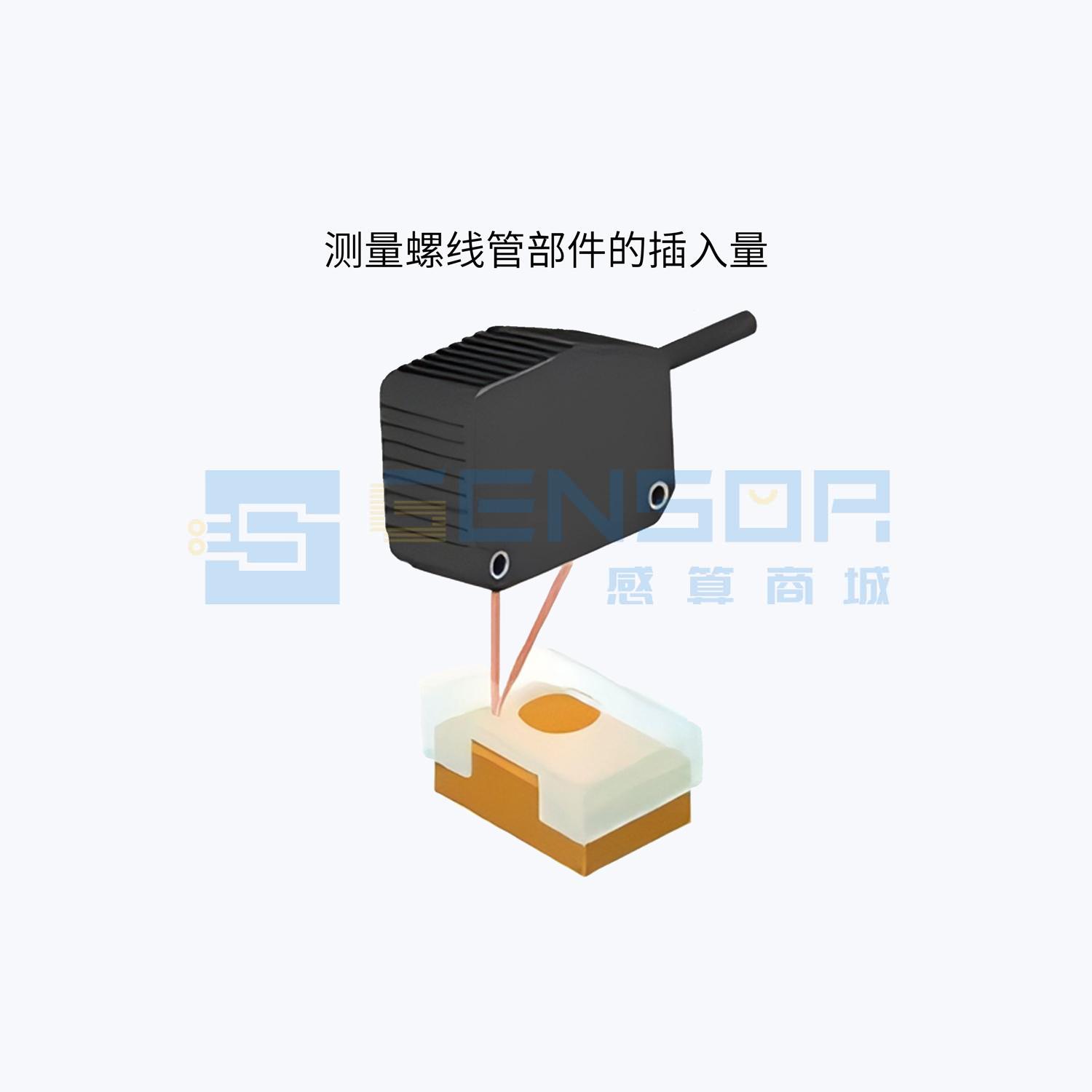

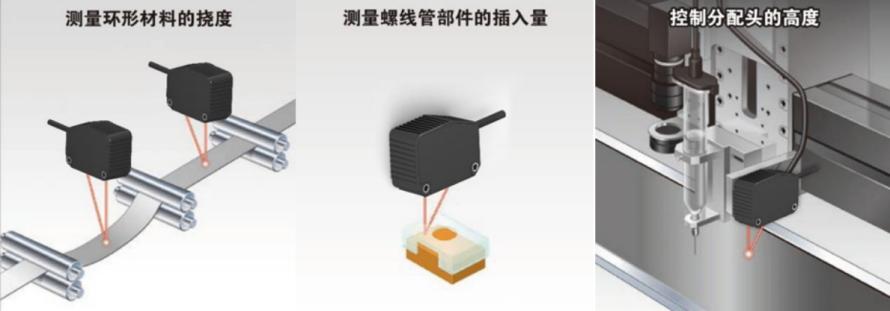

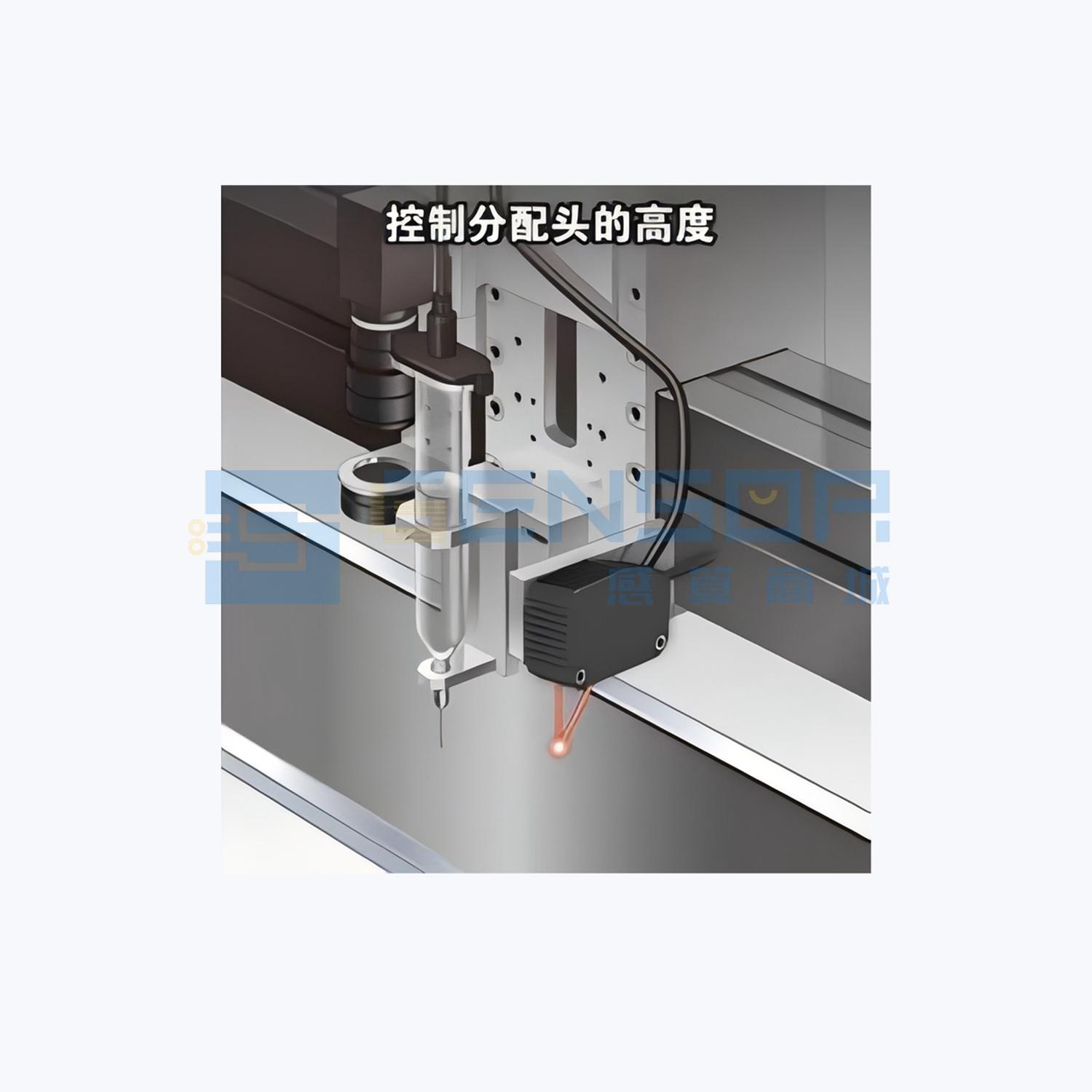

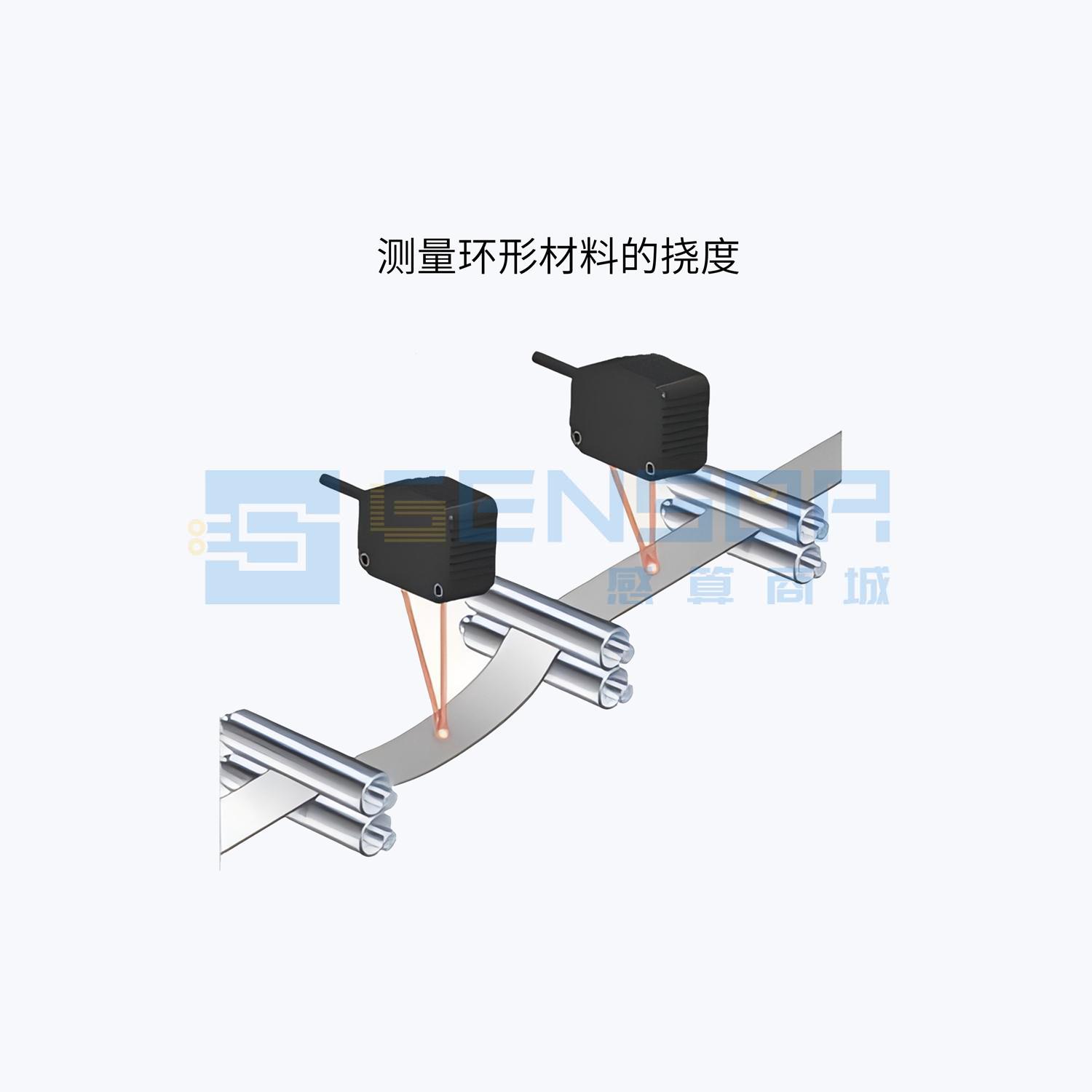

适用于3C电子、包装、汽车、非标设备等多领域，能够满足不同行业在生产制造过程中的高精度位移测量需求，如距离测量、相机对焦、部件正反检测、段差检测等，具有广阔的应用前景和市场潜力。

• 测量范围：100mm~300mm，满足不同工业场景下的测量需求

• 测量精度：重复精度达0.2mm，线性度±0.2%F.S

• 环境适应性：IP67级防尘性能，能在恶劣环境下稳定工作；温漂特性±1‰每度（0~50℃），基准温度25℃，适应温度变化范围广，减少温度对测量的影响。

• 电源参数：工作电源DC24±2V，平均电流25mA，峰值电流100mA，低功耗设计

• 接口参数：RS485/5pin散线接口，通信电平3.3V，传输距离远，抗干扰能力强

硬件配置：

• 激光器：采用高品质655nm红色激光器，波长标准，光斑尺寸在200mm距离处为0.5mm，精度高，聚焦性能好

软件资源

• 提供完善的售后服务，包括设备维护、技术咨询、软件升级等，确保用户在使用过程中无后顾之忧。

• 支持定制开发，满足客户个性化需求。
