线性恒流水冷电源方案

一、方案简介

为了进一步满足市场对于高性能 DCDC 电源的需求，感算商城联合知名方案公司推出了一系列 DCDC 电源方案。该系列方案具备强大的输出电流跟随外部模拟量变化的能力，能精准适应二极管特性的负载需求。采用先进的高功率密度设计，在紧凑的尺寸内实现高功率输出，同时配备高效的传导水冷散热技术，确保电源在高负荷工作状态下的稳定性和耐久性。其具备的输出过流保护和过温保护功能，能够有效保障电源及设备的安全运行，支持宽范围的输入电压，适配多种应用场景，为工业和设备制造领域提供稳定可靠的电源支持。

二、主要应用市场

• 工业自动化机械：适用于工业自动化生产线，为各种自动化设备提供稳定的电力支持，保障设备的高效运行和生产效率。

• 机电设备：可用于机电设备的电源供应，确保设备在复杂工况下的稳定性和可靠性。

• 激光器设备：满足激光器设备对高精度、高稳定性电源的需求，提升激光器的性能和使用寿命。

• UVLED：为UVLED设备提供恒定的电流输出，确保其在固化、照明等应用中的稳定性和一致性。

三、方案优势

1. 高功率密度设计，在有限的体积内实现高达 2400W、4800W 及 1060W 的功率输出，满足设备对高功率电源的需求，为工业自动化机械、机电设备、激光器设备和 UVLED 等应用场景提供强劲动力支持。

2. 输出电流纹波小，恒流输出精度高，输出电流上升、下降速度快，差时间仅 5μs，上升及下降时间最短 10μs，确保设备运行时电流供应稳定可靠，提升设备性能和工作效率，特别适用于对电流稳定性要求极高的激光器设备和 UVLED 等应用场景，保障其精确控制和稳定运行。

3. 采用传导水冷散热技术，将模块底部基板与良好导热材料贴合在水冷平台上进行散热，散热效率高，能有效降低电源在高负荷工作时的温度，保证电源长期稳定运行，延长使用寿命，并且水冷散热方式噪音低，为设备提供更安静的工作环境。

4. 输出过流保护和过温保护功能完备，过流保护在输出电流达到 33A（如适用）时锁定，防止电源及负载设备因过流而损坏；过温保护在最热点温度达到 120℃（如适用）时关机，回差 10℃，确保电源在复杂工况下安全运行，有效保护设备和维护人员的安全。

5. 输入电压范围宽，HQ80V30A2400DN 和 HQ80V30A4800DN 的输入电压范围分别为 20～84V 和 25～84V，HQ53V20A1060DN 的输入电压范围为 40～60V，能够适配多种输入电源，增强了电源的通用性和灵活性，适应不同设备和应用场景的多样化需求，减少因电压不匹配导致的设备故障和维护成本。

6. 提供详细的电气规格参数，如输出电流范围、输出电压范围、最大损耗等，以及信号特性参数，如输出电流模拟信号范围、开机逻辑电平等，方便客户根据自身需求进行精准选型和系统集成，降低开发难度和成本，加快项目进度，提高整体系统的可靠性和性能。

7. 具备良好的海拔适应性，在海拔高度 0～2000m 的范围内均能稳定工作，满足不同海拔地区的设备应用需求，扩大了电源的适用范围，确保设备在高海拔地区的正常运行，为工业自动化机械、机电设备等在高原地区或高海拔应用场景下的稳定工作提供了有力保障。

8. 根据客户需求，提供定制化开发服务，满足不同应用场景的个性化需求。

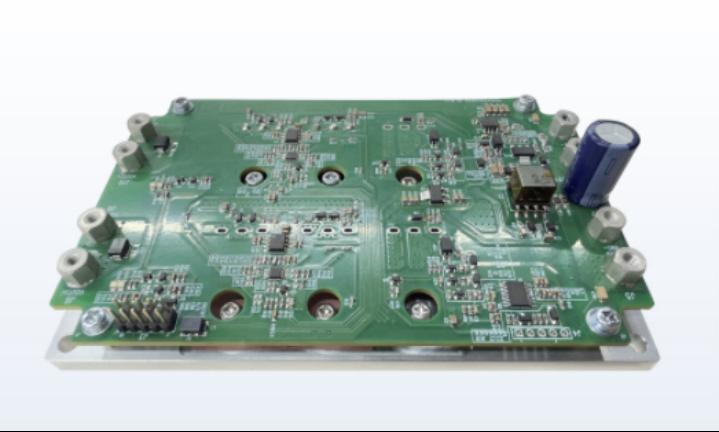

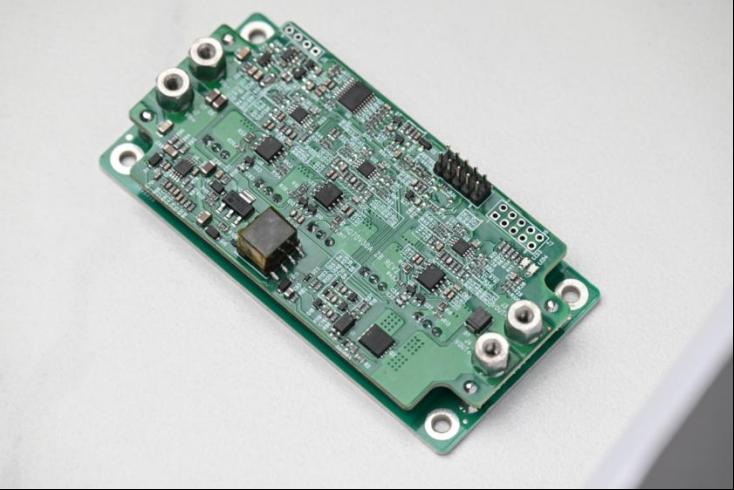

四、方案图片

五、方案参数及资源

方案参数

• 工作温度：-10~45℃

• 相对湿度：0~90%

• 海拔高度：2000m

• 输入电压：40~60V/20~84V/25~84V

• 输出电压：46.5V/17~82V

• 最大损耗：60W/90W/180W

• 散热方式：传导水冷

软件资源

• 提供完整的软硬件开发资源，包括驱动程序、开发工具、示例代码等。

• 支持定制开发，满足客户个性化需求。

线性恒流水冷电源方案现已上线感算商城，客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持，欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系，为您的项目提供全方位支持，助力您的产品快速落地。
