一、方案简介

感算商城联合知名方案公司推出的电子罗盘方案，凭借其高精度的方位角、俯仰角和横滚角测量能力，以及小巧体积、低功耗和强抗震性等诸多优势，在众多领域展现出巨大的应用潜力。为满足当下水下装置定位、汽车导航系统、水平孔和垂直孔测量、建筑物定位、飞行器导航等场景对高精度电子罗盘的迫切需求,该方案具备出色的抗干扰性能，启动迅速，能在短时间内精准输出测量数据，更通过专业的校准流程，保障罗盘在复杂环境下的测量精度，为各行业提供可靠的导航与定位解决方案，助力技术升级与创新发展。

二、主要应用市场

• 航海与测绘：适用于航海导航、海洋测绘等场景，为船舶提供精准的航向和姿态信息，提升航海安全性和测绘精度。

• 航空航天：可用于无人飞行器、卫星天线搜星等，助力飞行器稳定飞行和精准定位，保障卫星天线快速准确搜星。

• 工业与能源：适用于石油测斜仪、随钻导向仪、煤矿水平井导向仪等，精确测量钻孔角度和方位，提高资源勘探和开采效率。

• 消费电子：满足汽车导航系统、姿态测量单元等日常出行和测量需求，为驾驶者提供准确导航，为测量工作提供可靠数据支持。

• 特殊应用：适用于ROV水下导航、特殊场合机器人等，助力水下设备精准定位和机器人在复杂环境中的稳定作业。

三、方案优势

1. 高精度测量：航向精度≤0.5°（RMS），分辨率0.01°，俯仰和横滚精度达0.1°，为用户带来精准的测量数据，满足高精度导航需求。

2. 快速启动与运行：启动时间短于50ms，迅速进入工作状态，高效采集和输出数据，提升工作效率。

3. 强大的抗干扰能力：具备高抗震性和可靠性，通过硬铁和软铁校准有效减少磁场干扰，确保复杂环境下的数据稳定性。

4. 灵活的可定制性：输入电压、硬件接口、通信速率和输出速率等参数可根据客户需求定制，尺寸和外壳也可定制，满足多样化应用场景。

5. 低功耗设计：仅3g重量，小尺寸（17×40×8mm）及低功耗，易于集成于各类设备，延长续航时间，降低使用成本。

6. 宽工作温度范围：工作温度范围-40℃至+85℃，最佳性能温度-20℃至+65℃，适应各种恶劣环境，保证设备在不同温度下的稳定运行。

7. 智能校准系统：配备完善的校准流程，包括陀螺仪、加速度计和磁力计校准，通过简单操作即可精确校准，确保测量数据的准确性。

8. 提供全套软硬件开发资源，包括开发手册、参考代码、驱动程序等，助力客户缩短开发周期 50% 以上。

9. 根据客户需求，提供定制化开发服务，满足不同应用场景的个性化需求。

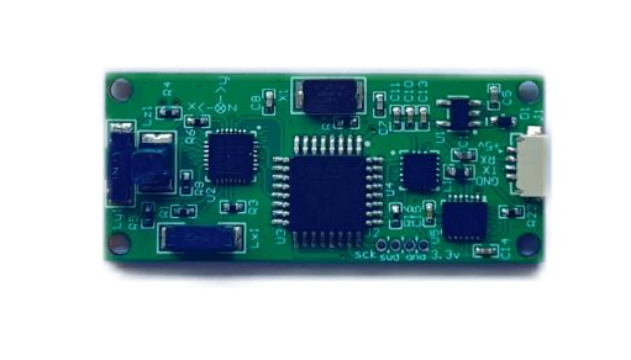

四、方案图片

五、方案参数及资源

方案参数

• 工作电压：5V

• 工作温度：-40～85℃

• 通讯方式：TTL/RS232

• 航向精度：≤ 0.5°

• 俯仰精度：0.01°

• 俯仰倾斜范围：± 85°

• 横滚精度：0.01°

• 横滚倾斜范围：±180°

• 姿态倾斜分辨率：0.01°

软件资源

• 提供完整的软硬件开发资源，包括驱动程序、开发工具、示例代码等。

• 支持定制开发，满足客户个性化需求。

电子罗盘方案现已上线感算商城，客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持，欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系，为您的项目提供全方位支持，助力您的产品快速落地。
