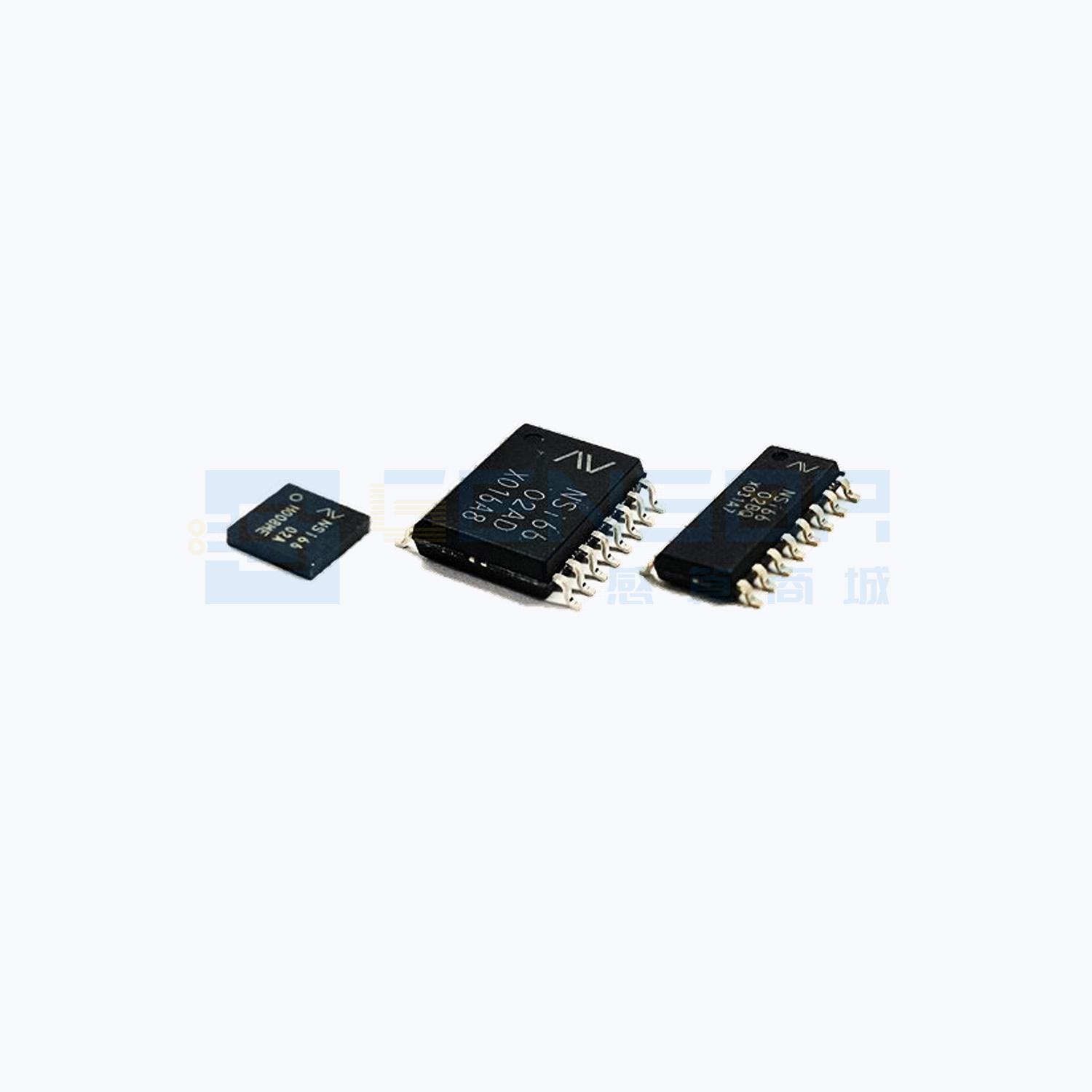

温馨提示：图片仅供参考，商品以实物为准

对比

NSI6602B-DSWR

商品分类：

栅极驱动器

品牌：

NOVOSENSE(纳芯微电子)

包装方式：

编带卷盘

最小包装量：

1/个

数据手册

电信太阳能逆变器 UPS 工业电动汽车充电电池充电器电机驱动

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

NSI6602B-DSWR是一款高可靠性隔离双通道栅极驱动器，专为驱动功率晶体管设计，支持高达2MHz的开关频率。该型号具有8V典型驱动侧欠压锁定（UVLO）阈值，提供5.7kVrms隔离耐压，采用SOW16封装，适用于服务器、电信、工业电源及电机驱动等应用。

核心特点/优势

隔离双通道驱动器
输入侧电源电压：2.7V至5.5V
驱动侧电源电压：最高25V，带UVLO保护
4A峰值源电流和6A峰值灌电流输出
高共模瞬态抗扰度(CMTI)：典型值±150kV/μs
25ns典型传播延迟
5ns最大延迟匹配
可编程死区时间
工作温度：-40°C~125°C

应用领域

服务器、电信和工业中的隔离DC-DC和AC-DC电源
DC-AC太阳能逆变器
电机驱动和电动汽车充电
UPS和电池充电器

选型指南/使用建议

建议在VDDI引脚与GND之间以及VDDA/B引脚与GNDA/B之间放置低ESR和低ESL旁路电容；为最小化寄生电感，应将NSI6602靠近功率晶体管放置；为确保隔离性能，器件下方的空间应保持无平面、走线、焊盘或过孔。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共34页，查看全部请下载


预览已结束，共34页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

1000+

¥ 6

库存量（单位：个）：0

采购数量（起订量 1000 个）

个

总额

¥ 6000.00
