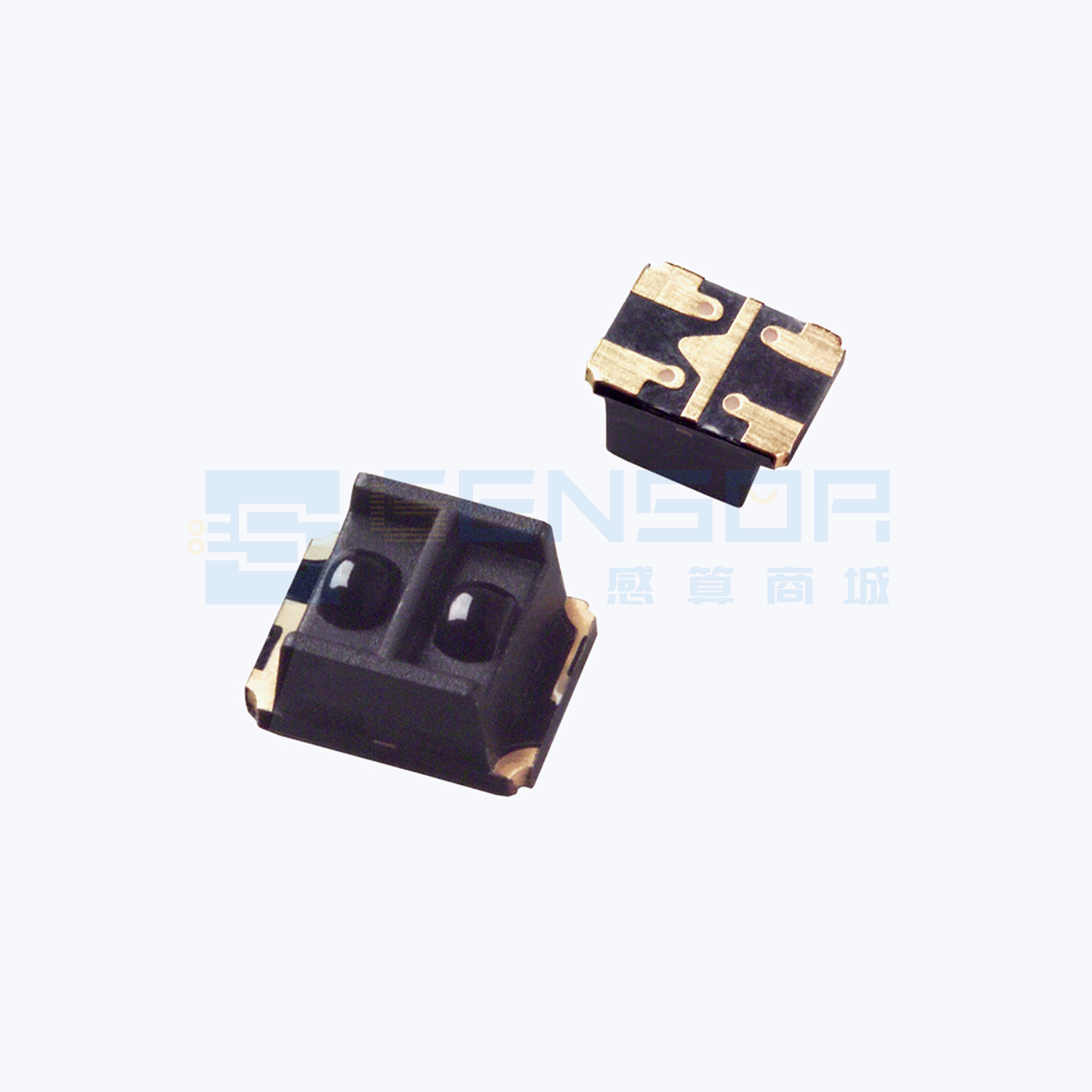

“GP2S700HCP”商品图1
    • “GP2S700HCP”商品缩略图1
    • “GP2S700HCP”商品缩略图2
温馨提示:图片仅供参考,商品以实物为准
对比对比
收藏收藏

GP2S700HCP

商品分类:
品牌:
包装方式:
卷带包装
最小包装量:

1/个

数据手册
紧凑型反射式光电断续器 光学存储 打印机
展开
收起
产品介绍
参数信息
数据手册PDF预览

纠错反馈

产品介绍

产品概述

GP2S700HCP是一款紧凑型封装、光晶体管输出的反射式光电断续器,发射器和检测器朝向同一方向,提供非接触式传感功能。该器件具有长焦距,采用无铅(T&R)封装,适用于回流焊。

核心特点/优势

  • 反射式光晶体管输出
  • 紧凑尺寸
  • 表面贴装类型 (SMT),回流焊接
  • 卷带包装 (T&R) 每卷1000个
  • 最佳感应距离:3mm
  • 封装尺寸:4×3×2mm
  • 可见光截止树脂以防止误检
  • 符合RoHS指令

应用领域

  • 物体存在或运动检测
  • 打印机
  • 光学存储设备

选型指南/使用建议

为防止光电断续器因外部光线导致故障操作,请勿将检测面朝向外部光线。此外,如果其他电子元件位于该器件附近,可能会发生误操作。(由其他元件引起的光反射可能会进入器件的光电检测部分并可能导致错误操作。) 确定光电断续器与待检测物体之间的距离时,请参考图8“相对集电极电流与距离”。 为避免短路的可能性,请勿在器件背面应用图案布线。 不透明模制树脂部分可能在安装等受力时出现裂纹。请在生产线中充分确认条件后使用本产品。在使用自动安装机之前,请事先确认安装的可行性。 本产品未针对辐照进行设计,并包含非相干红外发光二极管。 在长期运行的情况下,请将一般红外发光二极管的退化(5年内退化50%)纳入设计考虑。 关于焊料量,如果PCB和外壳主体之间的端子布线图案中有焊料泄漏,可靠性将会降低。请提前检查适当的焊料量,以避免焊料泄漏到PCB和外壳主体之间的端子布线图案中。 溶剂清洗:溶剂温度应为45°C或以下。浸泡时间应为3分钟或更短。 超声波清洗:不要执行超声波清洗。 推荐溶剂材料:乙醇、甲醇和异丙醇。
温馨提示

若上述内容存在差异,请以产品手册为准;如需获取完整规格书,请直接点击下载查看。

声明:本产品内容及配图源自互联网收集或供应商自行上传,目的在于传递更多信息,并不代表平台赞同其观点或证实其内容真实性,不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题,请联系平台处理,侵权内容将在一周内下架整改。
