首页角度传感器 ADA4570BRZ

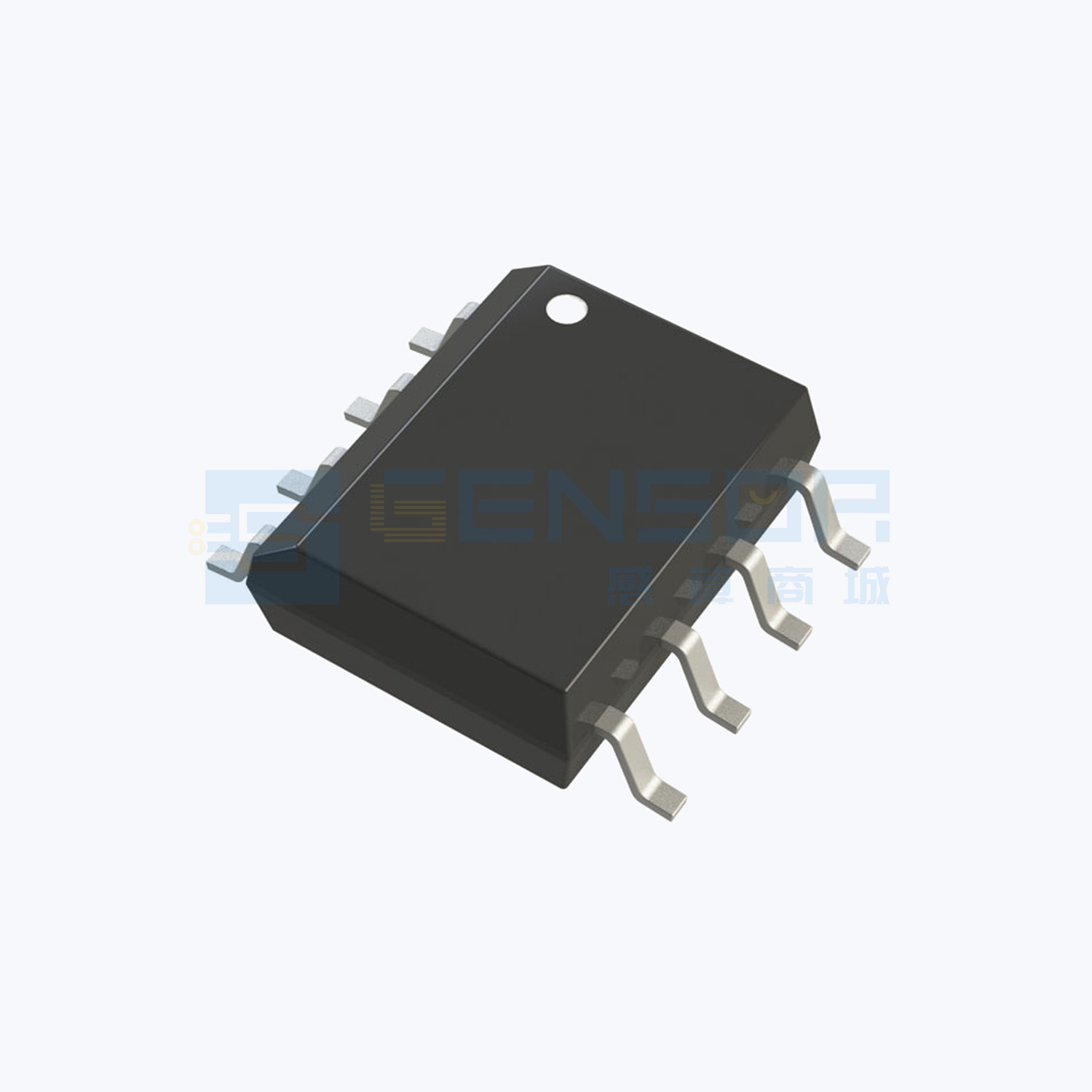

温馨提示：图片仅供参考，商品以实物为准

对比

ADA4570BRZ

商品分类：

角度传感器

品牌：

ADI(亚德诺)

包装方式：

管装

最小包装量：

1/个

数据手册

无刷直流电机控制和定位执行器控制和定位集成AMR角度传感器磁性角度位置传感

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

ADA4570BRZ是一款集成AMR角度传感器和信号调理器，具有差分输出功能。它提供高精度的180°角度测量，典型角度误差为±0.1°，并具备低输出噪声和可忽略的迟滞特性。该器件适用于无刷直流电机控制、执行器控制和定位等应用。

核心特点/优势

非接触式角度测量
高精度180°角度传感器
典型角度误差±0.1°
低输出噪声850 μV rms
正弦和余弦差分输出
比率模拟电压输出
可忽略的迟滞
兼容SAR或Σ-Δ ADC
温度补偿AMR电桥
工业温度范围：-40°C至+125°C
抗EMI
故障诊断
电源电压2.7 V至5.5 V
30,000 rpm时最小相位误差0.85°
符合AEC-Q100汽车应用标准
单芯片解决方案
8引脚SOIC封装

应用领域

绝对位置测量（线性和角度）
无刷直流电机控制和定位
执行器控制和定位
非接触式角度测量和检测
磁性角度位置传感

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共14页，查看全部请下载


预览已结束，共14页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 25.08

¥ 22.4

10+

¥ 21.41

25+

¥ 20.23

98+

¥ 18.7

196+

¥ 18.02

588+

¥ 17.06

1078+

¥ 16.58

库存量（单位：个）：0

采购数量（起订量 1 个）

个

总额

¥ 25.08
