产品概述

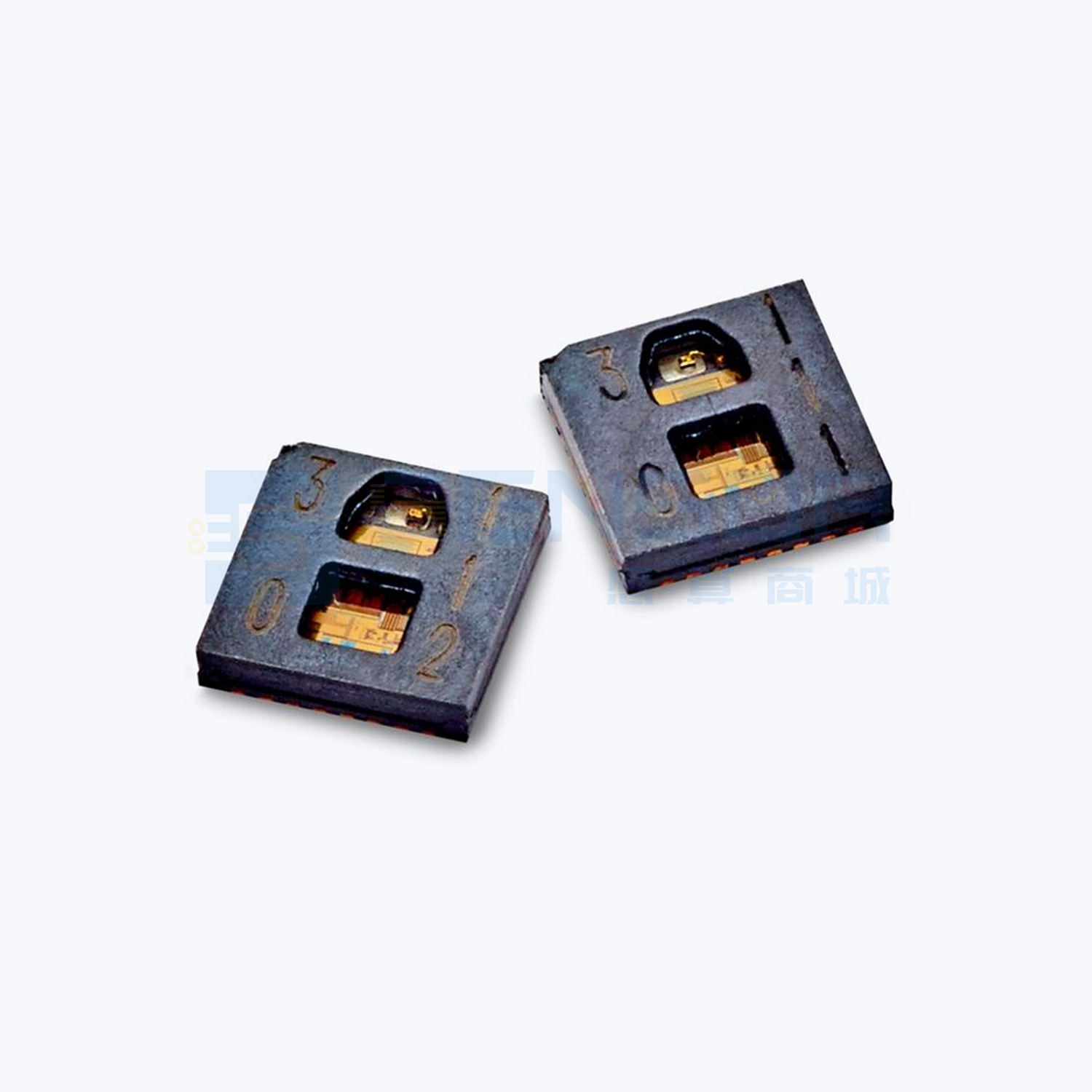

AEDR-9930EL-100 是一款三通道反射式增量线性编码器，提供数字差分或 TTL 兼容输出。该型号采用 5.0mm x 5.0mm 表面贴装无引线封装，内置 LED 光源和光电检测电路，支持 SPI 可编程插值（1x 至 1024x），适用于商业、工业及汽车应用中的精密位置检测。

核心特点/优势

数字输出选项：三通道差分或 TTL 兼容；两通道正交 (AB) 数字输出用于方向感应，第三通道为索引数字输出
宽选内置插值器：1x 至 10x, 12x, 14x, 15x, 16x, 18x, 20x, 25x, 32x, 50x, 64x, 80x, 100x, 128x, 160x, 256x 至 512x 及其他用户可编程插值因子
SPI 可编程插值器：从 1x 到 1024x
表面贴装无引线封装：5.0 mm (L) × 5.0 mm (W) × 1.05 mm (H)
工作电压：3.3V 和 5.0V 电源
内置 LED 电流调节
宽工作温度范围：-40°C 至 +115°C
高编码分辨率：397 LPI (lines per in.) 或 15.63 LPmm (lines per mm)

应用领域

闭环步进电机
小型电机、执行器
工业打印机
机器人
读卡器
云台 (PTZ) 摄像机
便携式医疗设备
验光设备
线性平台

选型指南/使用建议

除书面明确说明外，该组件未设计或保证适用于安全相关应用，其故障或 malfunction 可能导致人身伤害、死亡或严重设备损坏。客户全权负责确定该产品对其预期用途的适用性，并对与此类使用相关的所有损失、损害、费用或责任承担全部责任。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。
