ES312

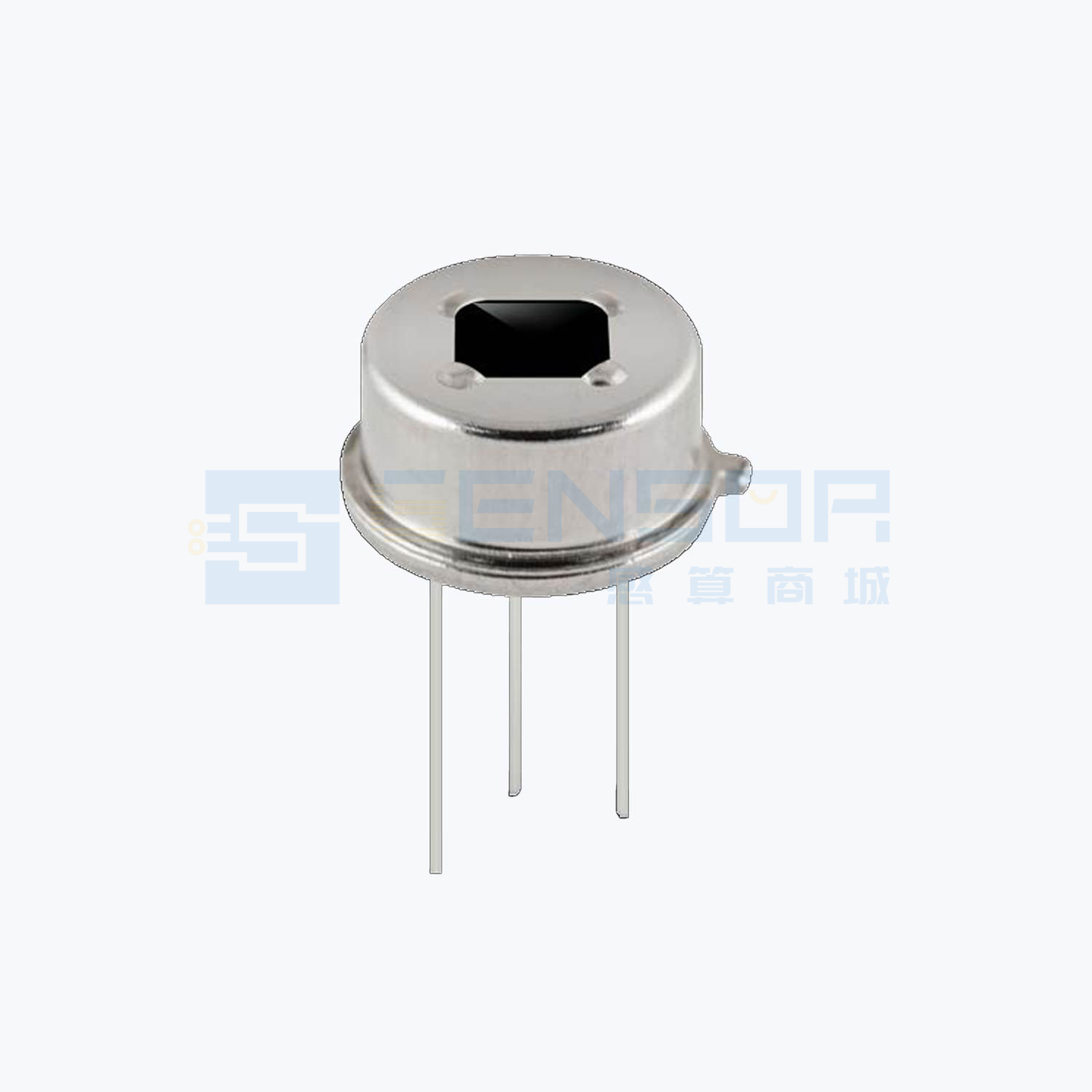

ES312是将数字智能控制电路与人体探测敏感元都集成在电磁屏蔽罩内的热释电红外传感器。人体探测敏感元将感应到的人体移动信号通过甚高阻抗差分输入电路耦合到数字智能集成电路芯片上，数字智能集成电路将信号转化成ADC数字信号，所有的信号处理都在芯片上完成。

PIR与其他器件的连线要越短越好，双面板或多层板上，该连线下方尽量不要走线，尤其是不能有大电流的走线。PIR人体感应部分的电路尽量单独做一块PCB板，以避免干扰。如果做在同一块板上，PIR人体感应部分的电路要单独隔离并有单独的接地；只通过正极、负极和输出三根线连接其它电路。PIR的VDD对地接100NF的电容，并尽量与PIR的VDD靠近。用电烙铁对导线进行焊接的情况下，手焊接时请在电烙铁温度为350℃以下、3秒以内进行焊接。波峰焊温度设定为260±5℃，速度为1500±300mm/min。炉温最高不超过260℃，时间不超过3S。过波峰焊时不建议PIR紧贴PCB板，建议垫高1mm以上的高度防止PIR与PCB板短路。过炉后如PIR窗口有污渍，可用干布或无水乙醇擦拭。PIR是检测红外线变化的热释电红外传感器。检测人体以外的热源，或无热源温度变化及移动的情况下，可能无法进行检测。需要注意以下一般事项。请务必通过实际使用状态确认性能以及可靠性。检测人体以外的热源时：小动物进入检测范围时；太阳光、汽车车头灯、白炽灯等的远红外线直射传感器时；因冷温室设备的暖风、冷风和加湿器的水蒸气等而使检测范围的温度发生剧烈变化时。难以检测热源时：在传感器和检测物体之间有玻璃和丙烯基等难以透过远红外线的物质时；检测范围内的热源几乎不动作，或高速移动时。检测区域扩大的情况下：周围环境温度和人体的温度差较大的情况下（约20℃以上），即使在指定的检测范围以外，有时也存在广阔性检测区域。关于其他使用：窗口上有污渍附着时，将会影响检测性能，因此敬请注意。透镜是由柔弱材料（聚乙烯）制成的。在透镜上施加载重或者冲击后，将会因变形和损伤引起动作不良和性能劣化，因此请避免上述情况的发生。施加±200V以上的静电时可能会造成破坏。因此，操作时请十分注意，避免直接用手碰触端子等。请避免清洗本传感器。否则清洗液侵入透镜内部，可能造成性能恶化。通过电缆配线使用时，为防止干扰所产生的影响，建议使用屏蔽线，并尽量缩短配。一定要先装上菲涅尔透镜和成品外壳（传感器的铁壳和引脚不能裸露）才能进行测试，否则感应效果差，风吹易误动作。每款菲涅尔透镜都有固定的焦距，安装时一定要注意，如果焦距没有调好，感应灵敏度会降低。
