S-576Z1L1R-L3T2U

该型号是一款采用CMOS技术的高精度霍尔效应IC，具有宽工作温度范围和高耐压特性。它通过ZCL（过零锁存）检测技术实现比传统双极锁存方法更高精度的磁通密度极性变化检测，配合磁铁使用可检测各种设备的旋转状态。

• 在保持现有S-576Z B系列性能的基础上，扩展了工作温度范围（-50°C至+150°C）

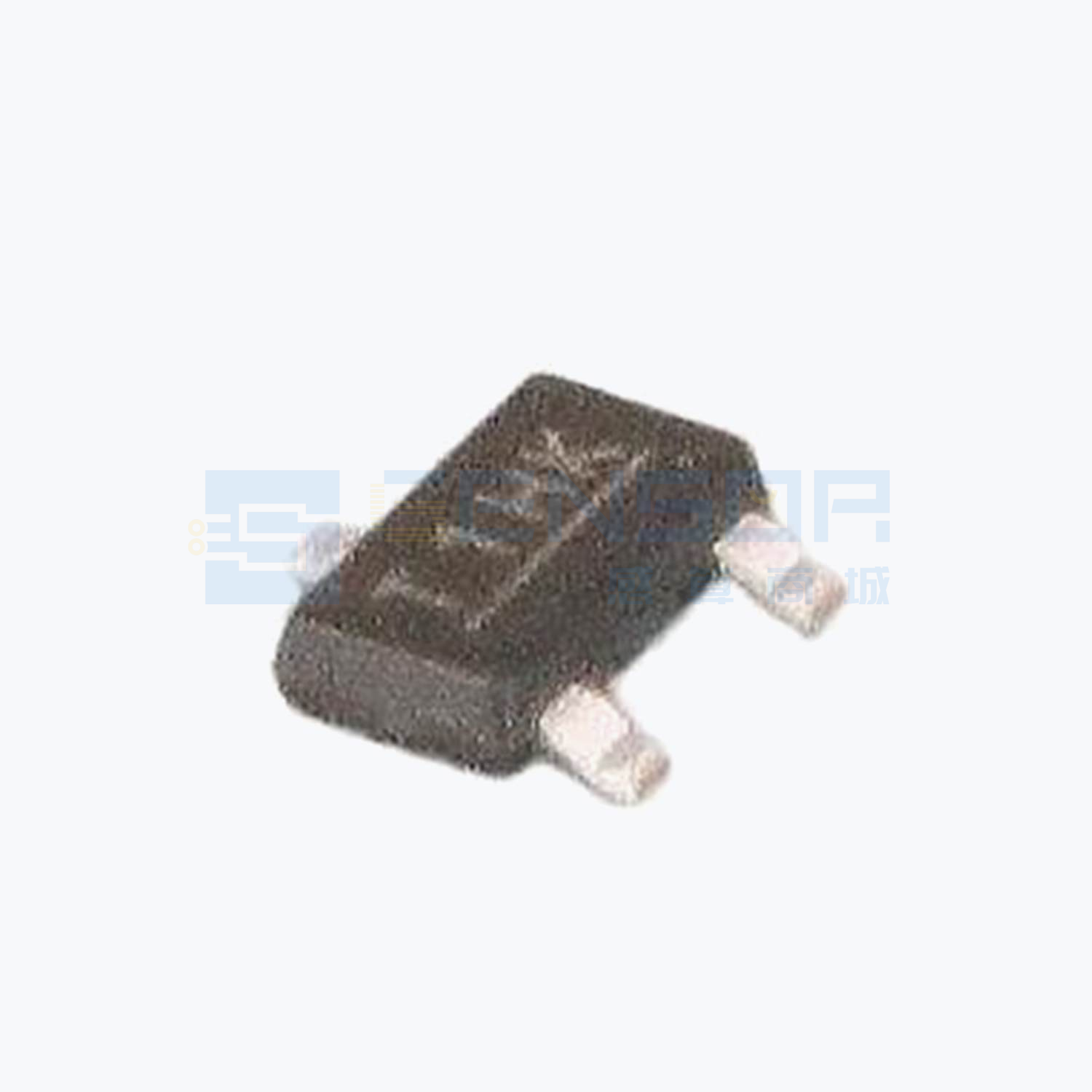

• 采用薄型（最大厚度0.80 mm）TSOT-23-3S封装，有助于设备小型化
• 通过高精度检测磁通密度（磁场）极性变化，减少机械操作分散性
• 内置输出电流限制电路，有助于设备安全设计

• 基础设施设备
• 户外无刷直流电机
• 家用电器
• 住房设备
• 工业设备

如果电源阻抗较高，IC可能会因馈通电流引起的电源电压下降而发生故障。布线时请注意确保电源阻抗较低。当IC在电源电压快速变化的环境中使用时，建议多次读取输出电压以判断IC的输出电压。请勿对该IC施加超过内置静电保护电路性能额定值的静电放电。虽然该IC具有内置输出电流限制电路，但在超出绝对最大额定值的环境下，仍可能遭受产品劣化等物理损坏。电源电压、上拉电压和上拉电阻的应用条件不应超过功耗。对该IC施加过大应力可能会影响磁性特性。请避免在安装IC到板上期间或之后因处理而产生的过大应力。由于封装散热根据应用条件而异，请使用实际应用进行彻底评估以确认没有问题发生。
