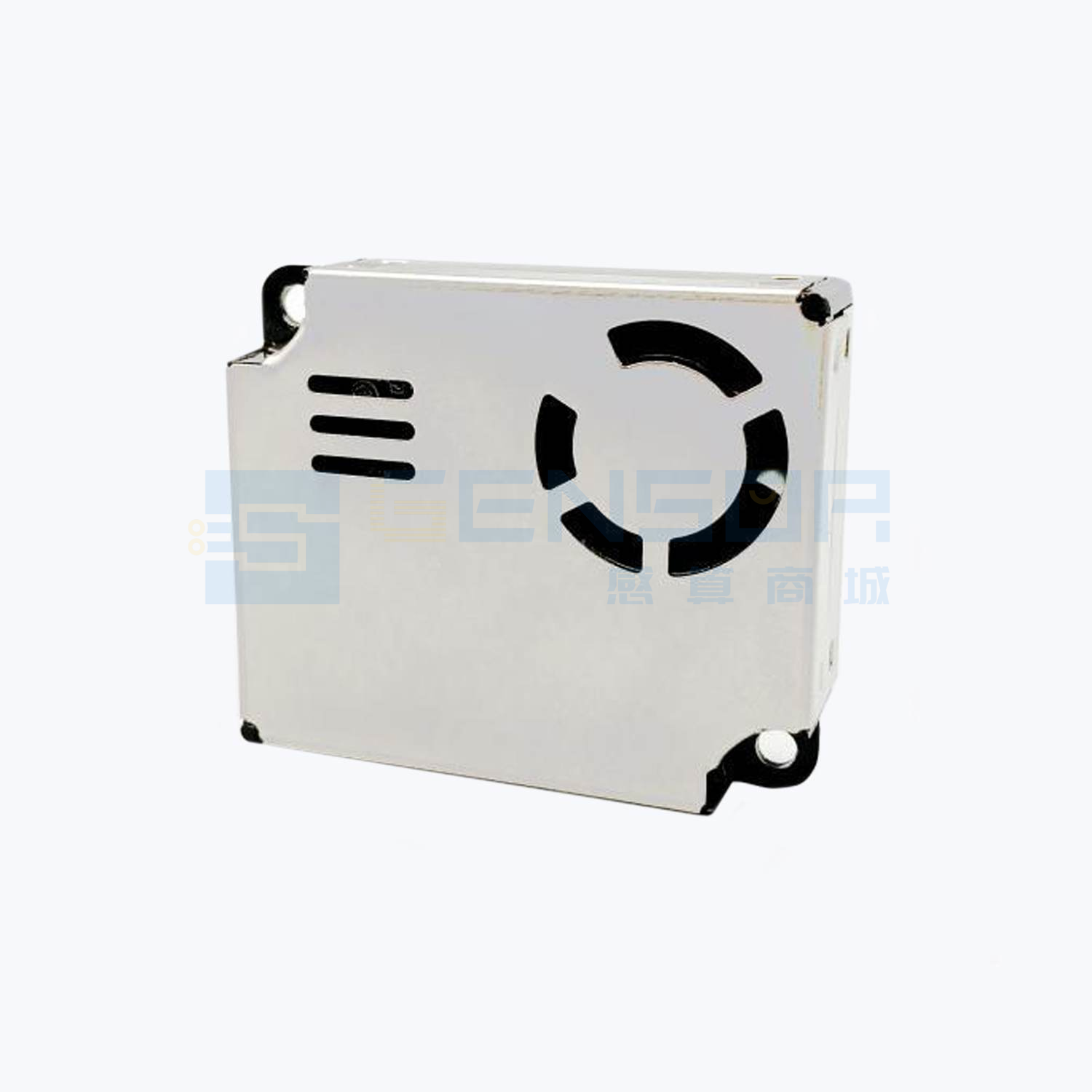

MFZ06

MFZ06是一款PM2.5激光传感器，采用激光散射原理检测颗粒物浓度。它内置高性能激光器与定制风扇，支持UART/PWM输出，具有高分辨率、长寿命及强抗干扰能力，适用于空气质量监测场景。

• 激光散射原理
• 采用高性能激光器，数据精准、稳定
• 检测范围 0~999μg/m3
• 高分辨率，可分辨颗粒最小直径达 0.3 微米
• 响应快速，数据更新频率 1 秒
• 便于集成：UART 输出，自带风扇
• 长寿命，常温常压下综合工作时间不短于 3 年
• 抗干扰能力强，有效对抗电机、静电放电、手机、WIFI 信号干扰
• 一致性好，所有传感器出厂前经全自动化严格标定、检测，对标 TSI8530
• 适用范围广，用户无需再进行风道设计
• 超薄设计，仅有 12 毫米，适用于便携式设备

• HVAC（空调设备、新风系统、室内环境监测设备）
• 小家电（空气净化器）
• 汽车及消费类电子（车载空气净化器、空气质量检测设备）

连接器具有一定的防呆、防脱功能，为防止线缆意外松脱导致传感器无法工作，建议在连接妥当后使用热熔胶进行二次固定；连接线缆不宜超过 30cm，过长的线缆易受干扰，也可能导致信号衰减；不使用的引脚请保持悬空；传感器在出厂时不标配任何插头、连接线缆，请自行选购；金属外壳与内部电源地导通，注意不要和其他外部板组电路或机箱外壳短接；进风口和出风口所在的平面紧贴用户机内壁与外界连通的气孔为最佳安装方式，如无法实现，则出风口周围 2cm 之内无遮挡；安装传感器时，应保证整机上通风孔的面积大于传感器进风口的面积，且出风口不能被阻挡或形成密封通道；传感器不能安装在整机（如空气净化器、新风机等）的风道中，强风会使传感器的采样流量发生变化导致检测数据失真，传感器阻挡在风道中也会影响整机的净化效率。如果无法避免，应单独设置一个独立的结构空间，将传感器置于其中，使其与净化器自身风道隔离；应用与净化器或固定检测设备时，传感器位置应高于地面 20cm 以上。否则有可能被近地面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。同时，建议在进风口前安装一个可维护的滤网（60 目），防止大颗粒灰尘进入传感器内部污染光学系统；传感器是一个整体元件，用户切勿将其拆解，包括金属屏蔽壳，以防出现不可逆破坏。
