首页磁场传感器 CT8150PC-IL4

温馨提示：图片仅供参考，商品以实物为准

对比

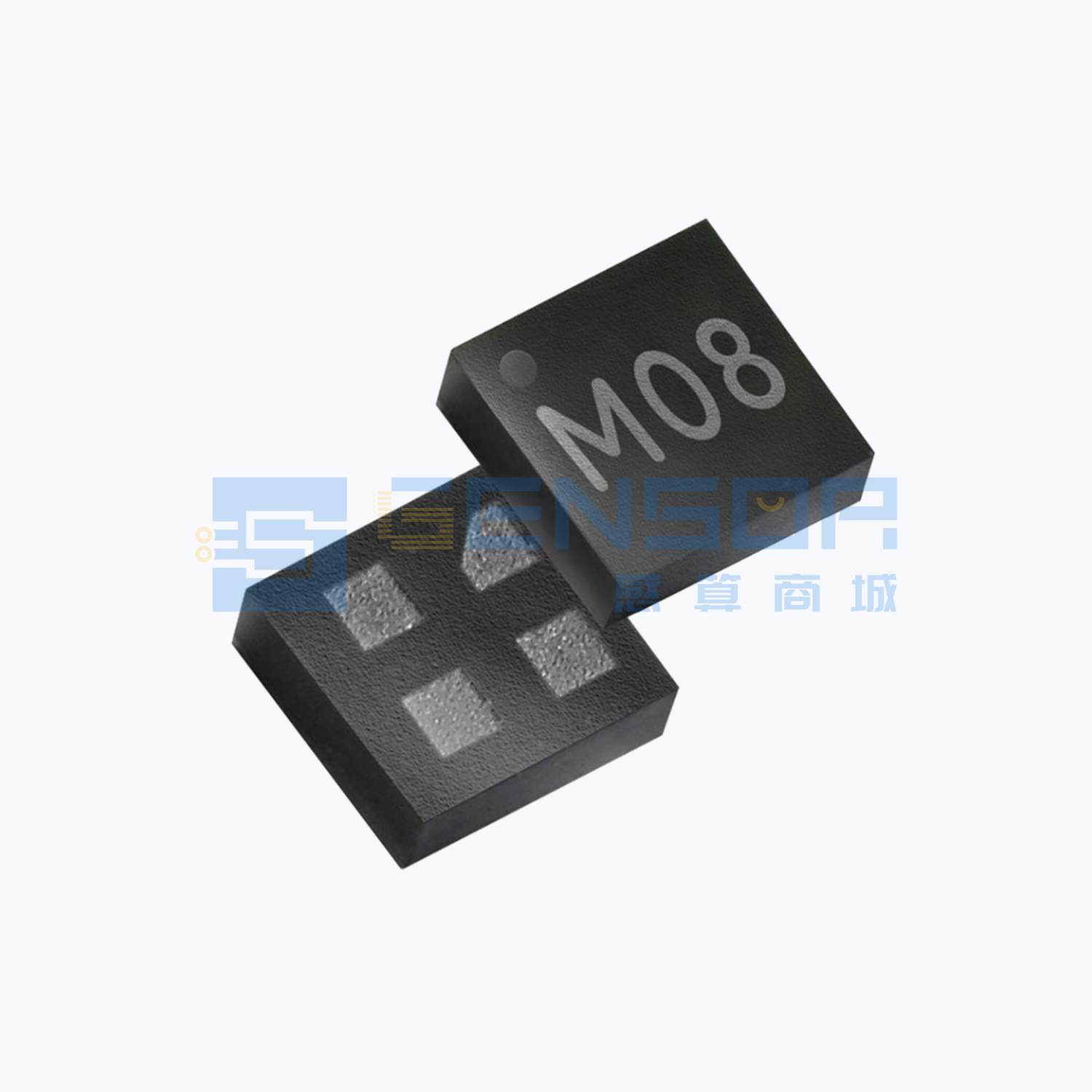

CT8150PC-IL4

商品分类：

磁场传感器

品牌：

ALLEGRO(美国埃戈罗)

包装方式：

卷带

最小包装量：

1/个

3000/卷

数据手册

接近检测无人机/UAV相机系统云台工业机械/机器人电机控制器公用事业智能电表防篡改门或盖闭合医疗设备集成全极TMR模拟传感器智能手机、平板电脑和笔记本电脑液位传感/检测物联网设备

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

CT8150PC-IL4 是一款集成全极隧道磁阻（TMR）模拟传感器，采用4引脚LGA封装。它提供线性采样保持模拟输出电压，代表测量的磁场，具有超低功耗特性，适用于电池供电产品。

核心特点/优势

灵敏度和磁场范围：S = 5 mV/V/G, B_ANA = ±80 G
模拟输出模式电流消耗：~1.3 µA
电源电压范围：1.7 至 5.5 V
传感器极性：全极
采样保持模拟输出 @ f_S = 100 Hz
欠压锁定 (UVLO)

应用领域

物联网设备
智能手机、平板电脑和笔记本电脑
门或盖闭合检测
公用事业智能电表防篡改
液位传感/检测
接近检测
电机控制器
无人机/UAV相机系统云台
工业机械/机器人
医疗设备

选型指南/使用建议

建议在ANA引脚上实施简单的RC滤波器（R = 47 kΩ 和 C = 100 pF）以进一步降低噪声。去耦电容应放置在靠近TMR模拟传感器的位置。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。

声明：本产品内容及配图源自互联网收集或供应商自行上传，目的在于传递更多信息，并不代表平台赞同其观点或证实其内容真实性，不承担此类作品侵权行为的直接责任及连带责任。如涉及作品内容、版权等问题，请联系平台处理，侵权内容将在一周内下架整改。

参数信息
查找相似商品

	参数名称	参数值

	参数名称	参数值

数据手册PDF预览

                                    PDF部分预览  （3页）
                                    共25页，查看全部请下载


预览已结束，共25页，查看全部请下载

预览

下载

供应商：上海感算电子科技有限公司

价格梯度

单价（含税）

¥ 13.81

¥ 12.24

10+

¥ 10.94

50+

¥ 10.42

100+

¥ 9.99

500+

¥ 9.12

1000+

¥ 8.63

2000+

¥ 8.38

3000+

¥ 7.8

库存（单位：个）
