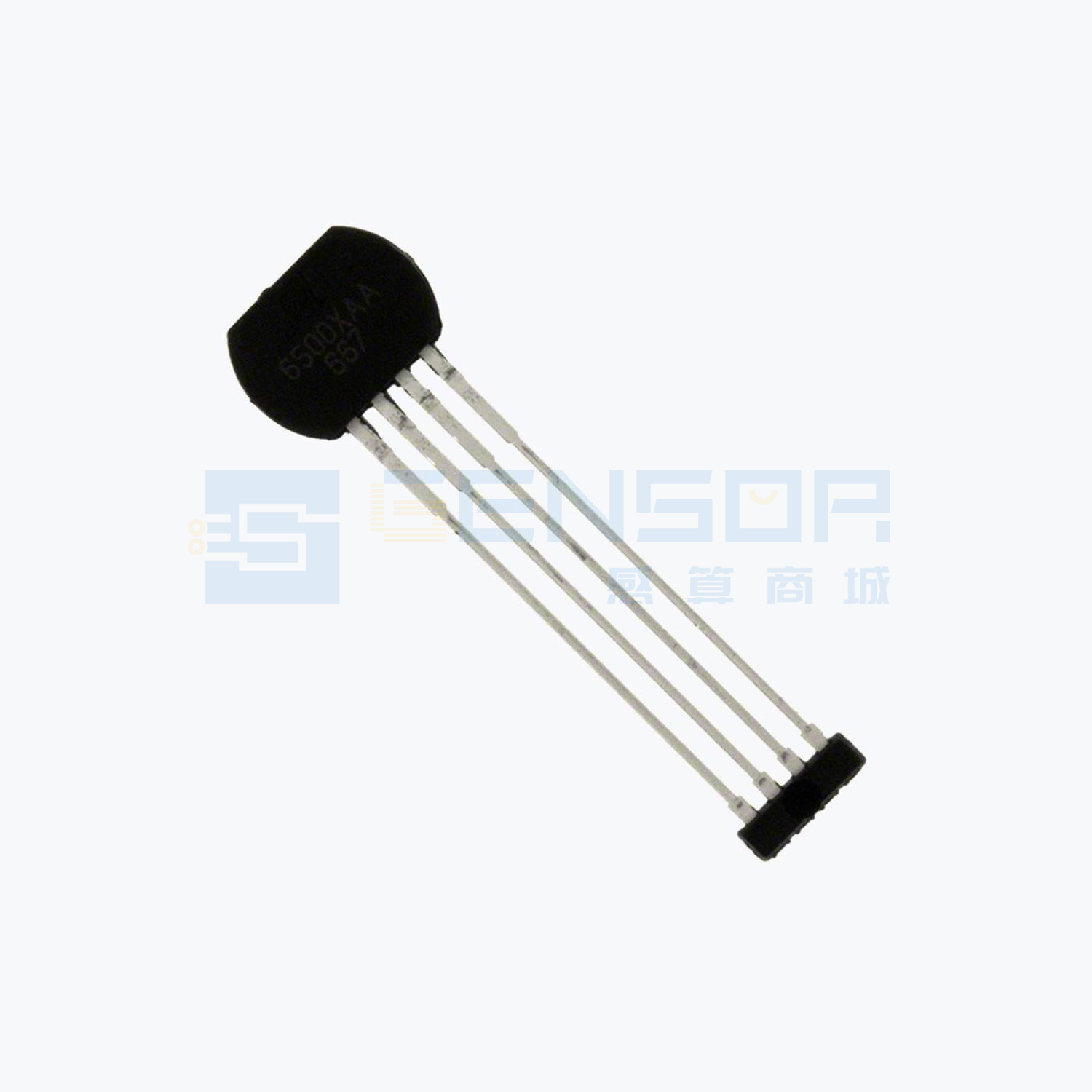

“ATS616LSGTN-T”商品图1
    • “ATS616LSGTN-T”商品缩略图1
    • “ATS616LSGTN-T”商品缩略图2
温馨提示:图片仅供参考,商品以实物为准
对比对比
收藏收藏

ATS616LSGTN-T

商品分类:
包装方式:
800 pieces per 13-in. reel
最小包装量:

1/个

数据手册
汽车凸轮轴传感 霍尔效应齿轮齿传感器IC 齿轮齿基配置
展开
收起
产品介绍
参数信息
数据手册PDF预览

纠错反馈

产品概述

ATS616LSGTN-T是一款动态自校准峰值检测差分霍尔效应齿轮齿传感器IC,专为在极低转速下提供极其精确的齿轮边缘检测而设计。该器件采用集成电容和自动增益控制,能够消除磁铁和系统偏移的影响,并提供稳定的第一齿检测和时序精度,适用于汽车凸轮轴传感等需要高精度占空比控制的应用。

核心特点/优势

  • 针对紧密时序精度的自校准功能
  • 第一齿检测能力
  • 对气隙变化和系统偏移具有免疫力
  • 消除特征齿偏移的影响
  • 集成电容提供模拟峰谷信息
  • 随温度变化具有极低的时序精度漂移
  • 大工作气隙能力
  • 小型化集成封装
  • 优化的磁路设计
  • 欠压锁定 (UVLO)
  • 宽工作电压范围

应用领域

  • 汽车凸轮轴传感
  • 齿轮齿基配置的速度、位置和时序信息采集系统
  • 需要极高精度占空比控制的应用
  • 需要精确边缘检测的应用

选型指南/使用建议

目标材料必须为低碳钢;齿宽 t 应满足 2 mm < t < 4 mm;谷宽 tv > 2 mm;谷深 ht > 2 mm;齿厚 F ≥ 3 mm(对于冲压几何形状轴向感应应用,F 可 < 3 mm)。
温馨提示

若上述内容存在差异,请以产品手册为准;如需获取完整规格书,请直接点击下载查看。
