产品概述

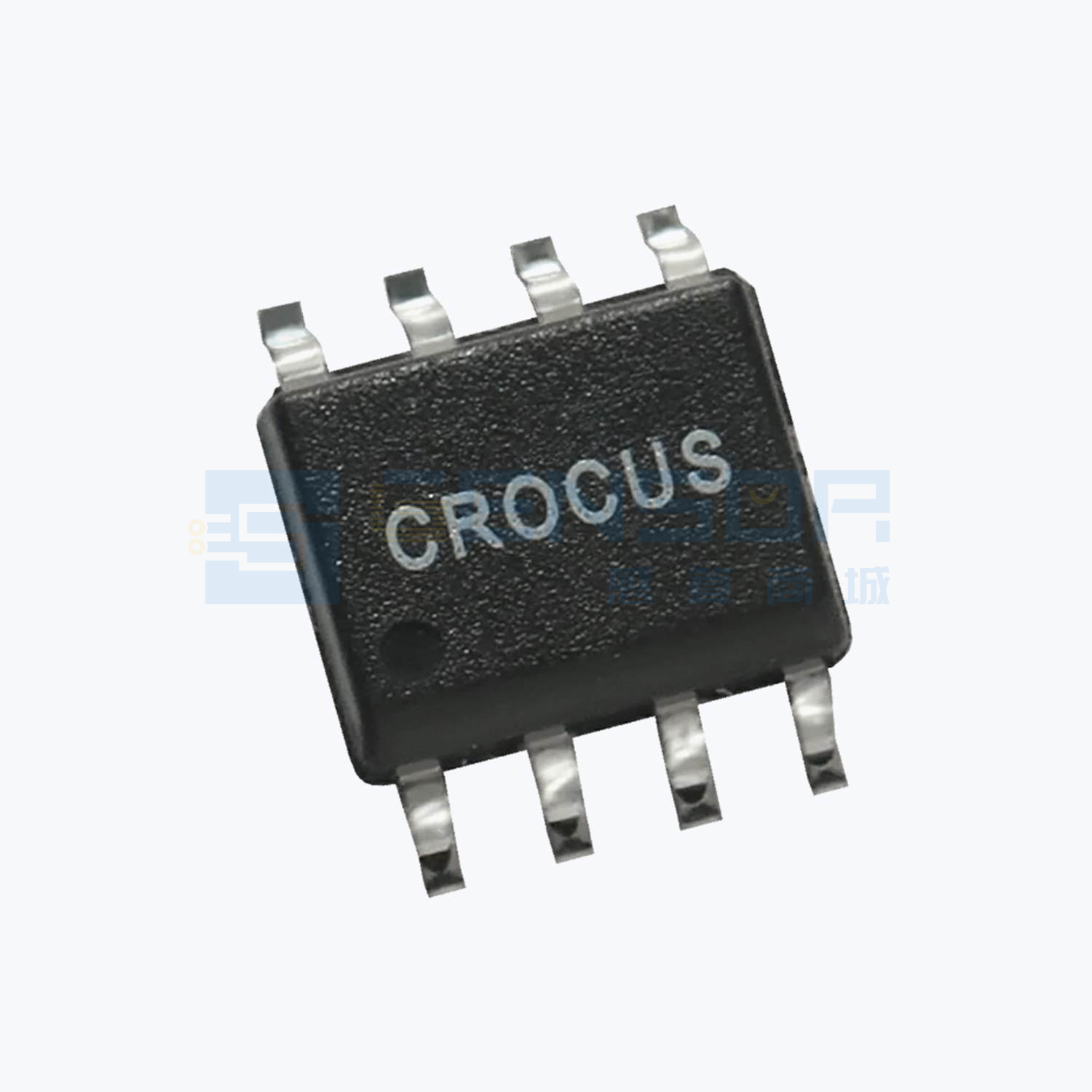

CT418-HSN820MR是一款采用XtremeSense™ TMR技术的高带宽、超低噪声集成接触式电流传感器，专为消费类、企业级和工业应用中的高精度电流测量而设计。该型号支持±20A的双向电流范围，具有小于±1.0%满量程的总输出误差和约300ns的快速响应时间，并提供过流检测功能以增强系统安全性。

核心特点/优势

集成接触式电流感应，适用于低至中等电流范围（±20 A）
集成载流导体 (CCC)
线性模拟输出电压
总输出误差 ≤ ±1.0% FS
1 MHz 带宽
响应时间：~300 ns
UL/IEC 62368-1 和 UL1577 认证
额定隔离电压：2.5 kVRMS
IEC 61000-4-5 认证
低噪声：9.0 至 13.5 mARMS @ fBW = 100 kHz
电源电压：4.75 至 5.50 V
滤波器功能以减少输出引脚上的噪声
共模场抗扰度：–54 dB
过流检测 (OCD)
AEC-Q100 1 级
8 引脚 SOIC 封装

应用领域

太阳能/电力逆变器
UPS、SMPS 和电信电源
电机控制
电力公用事业电表
过流故障保护

选型指南/使用建议

建议将 CCC 引脚连接到尽可能大的铜面积；当用于测量高达 30 A 的电流时，建议使用 2 oz. 或更厚的铜作为 PCB 走线；对于 65 A 变体，建议使用 4 oz. 铜作为 PCB 走线；VCC 引脚需要一个 1.0 µF 电容以减少电源和其他电路的噪声；FLT 引脚需要连接一个 100 kΩ 上拉电阻到 VCC 和一个 1.0 nF 电容到地。

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。
