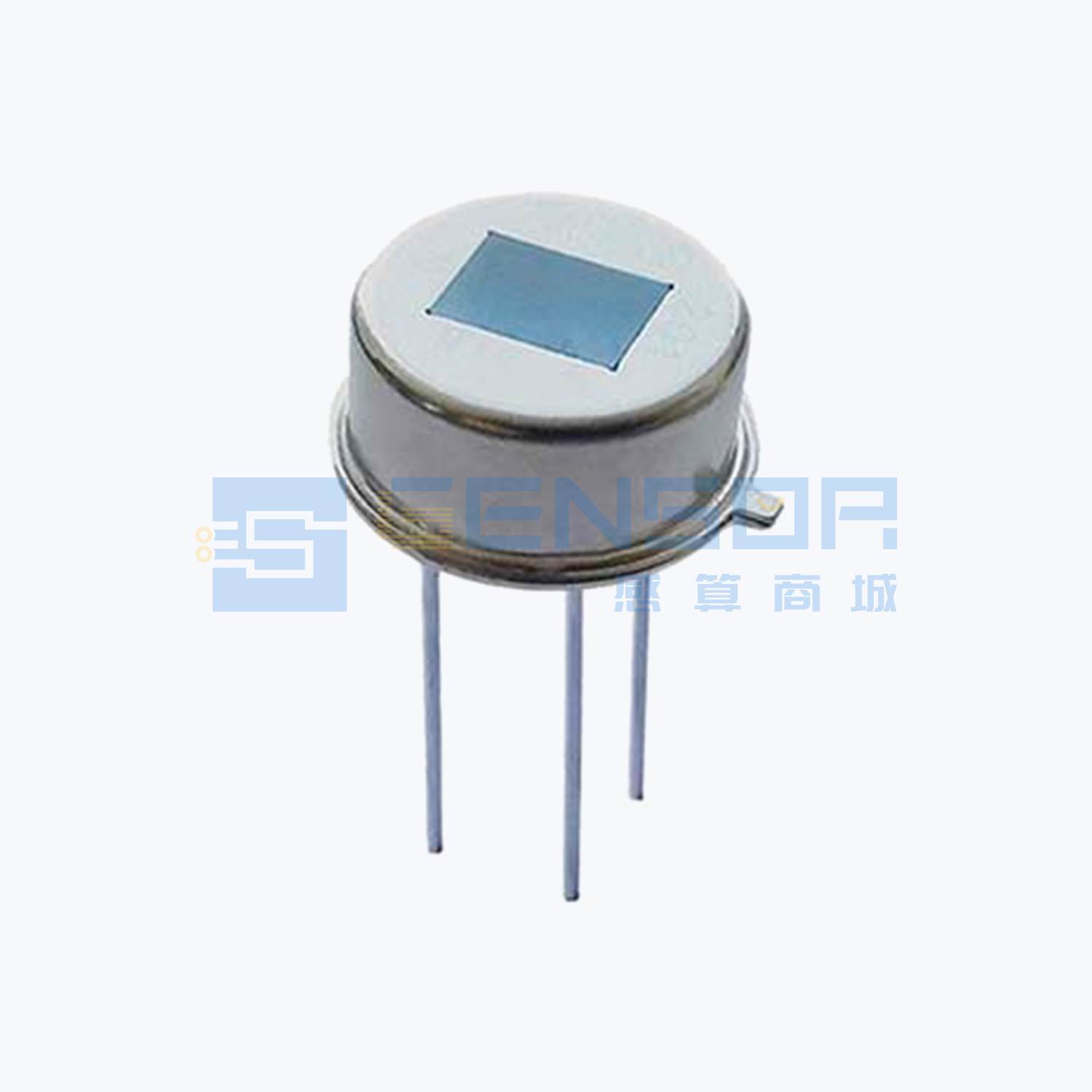

SN913-F

SN913-F是一款采用人体专用红外处理集成电路作为内置处理芯片的数字热释电红外传感器，将智能集成控制电路与人体感应敏感元件集成在金属屏蔽罩内。该传感器具备二路差分高阻抗输入和内置数字式带通滤波器，能有效去除杂波干扰，适用于微小型化产品设计及低功耗应用场景。

• 集成单芯片和15位模数转换数字信号处理
• 引线设计采用TO5+1便于客户的设计选择
• 信号处理全部在金属TO5封装内,抗电磁干扰能力更强
• 内置数字式带通滤波器，有效去除其他杂波频率干扰
• 二路差分高阻抗输入，抗干扰能力更强
• 工作电压低、功耗低、响应时间快

• 冰箱、空调、电视机等智能家电领域
• 智能感应开关、数码相框、迎宾器和门铃
• 人体感应智能玩具产品
• 网络监控摄像机
• 移动入侵智能安防报警器
• 汽车用红外感应器
• 小夜灯、台灯、楼梯灯等室内感应照明
• 草坪灯、路灯、庭院灯等室外感应灯具

为了让传感器具有高灵敏度，传感器中通常使用的感应材料对热比较敏感，敏感材料可能在高温下丧失性能。使用波峰焊接时，我们建议的焊接温度是285℃，在高温区停留时间应小于5秒。如果焊接过程中有预加热器，则必须采取相应措施避免传感器受到烘烤。传感器除引线焊接处外，其它部分不宜经受100℃以上的高温。使用焊铁手工焊接时，焊铁温度不超过320℃，焊接时间应控制在3秒内，每次焊接一个引脚。无论使用何种焊接方式，焊点与传感器底座之间应留出3~4mm或以上的距离。传感器由气密性极好的外壳封焊而成，且内充干燥氮气。为了保证器件的气密性，我们不建议对引线进行弯折，弯折可能会破坏玻璃-金属封接部位的气密性，造成器件漏气。如果确需弯折使用，请使用工具辅助，并保证弯折过程中引线根部不受力。请保证弯折点与传感器底座之间有3mm以上的距离。任何时候不要轴向扭动引线。传感器的窗口滤光片镀有精密的增透膜以提高红外线的透过率，请避免用裸手直接接触传感器的窗口。操作过程中也需要避免窗口与其它物体接触、摩擦，以防止滤光片划伤。如滤光片表面有脏脏污，可用绒布粘无水乙醇适度擦拭。取放传感器需要作为防静电敏感设备对待并保护他们免受静电损坏，工作区域应静电防护。人员取放传感器需要佩戴防静电防护。避免机械的冲击传感器，特别是避免传感器直接跌落。
