SP010

SP010是一款低功耗人体感应信号处理器，采用CMOS工艺制造的数模混合专用集成电路。它内置高输入阻抗运算放大器、双向鉴幅器、延迟及封锁时间定时器，专为热释电红外传感器设计，用于照明控制、防盗报警等场景的信号预处理与控制。

• COMS 数模混合专用集成电路
• 具有独立的高输入阻抗运算放大器，可与多种传感器匹配，进行信号预处理
• 双向鉴幅器可有效抑制干扰
• 内设延迟时间定时器和封锁时间定时器，结构新颖、稳定可靠，调节范围宽
• 内置参考电源
• 工作电压范围宽 +1.8V~+6V

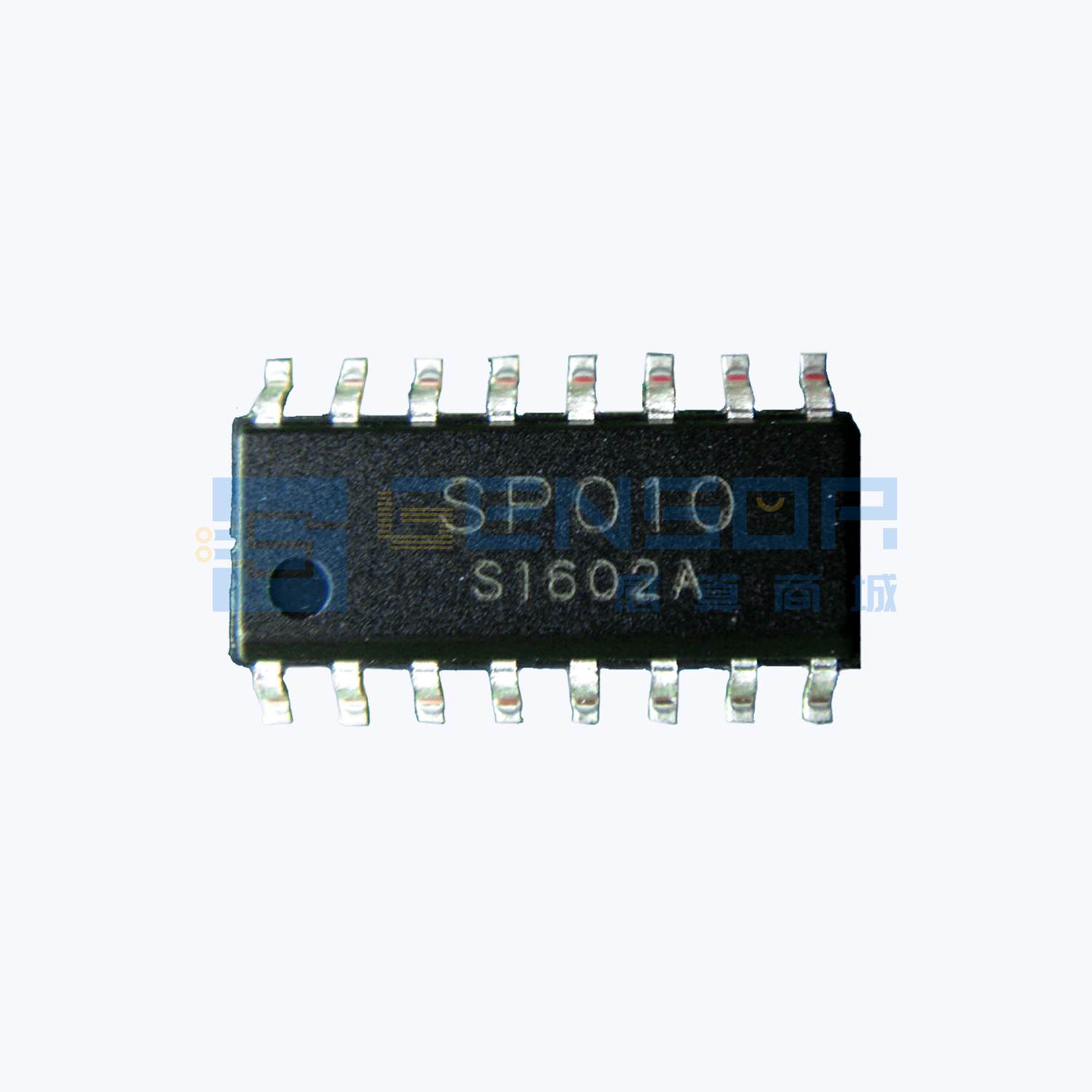

• 16 脚 SOP 封装

• 照明控制
• 马达和电磁阀控制
• 防盗报警
• 自动门
• 电风扇
• 烘干机
• 自动洗手池

VREF 是给 Power ON Reset 用，也当 PIR 窗口参考电位用，VREF 管脚串接 RREF 电阻到 VDD，电阻值越大，窗口会越小会使 PIR 感测越灵敏。（注：RREF ≤ 100KΩ，CREF ≥ 0.1uF）；VC 为 low 时是白天，若是 VC 管脚并接电容到地，可以让 IC 在 Power ON 时，产生时间差，可以让 IC 判断为白天，没有输出。
