首页增量式旋转编码器 DFS60E-BHCC02000

温馨提示：图片仅供参考，商品以实物为准

对比

DFS60E-BHCC02000

商品分类：

增量式旋转编码器

品牌：

SICK(西克)

包装方式：

袋装

最小包装量：

1/个

数据手册

增量型编码器

展开

收起

产品介绍

参数信息

数据手册PDF预览

纠错反馈

产品概述

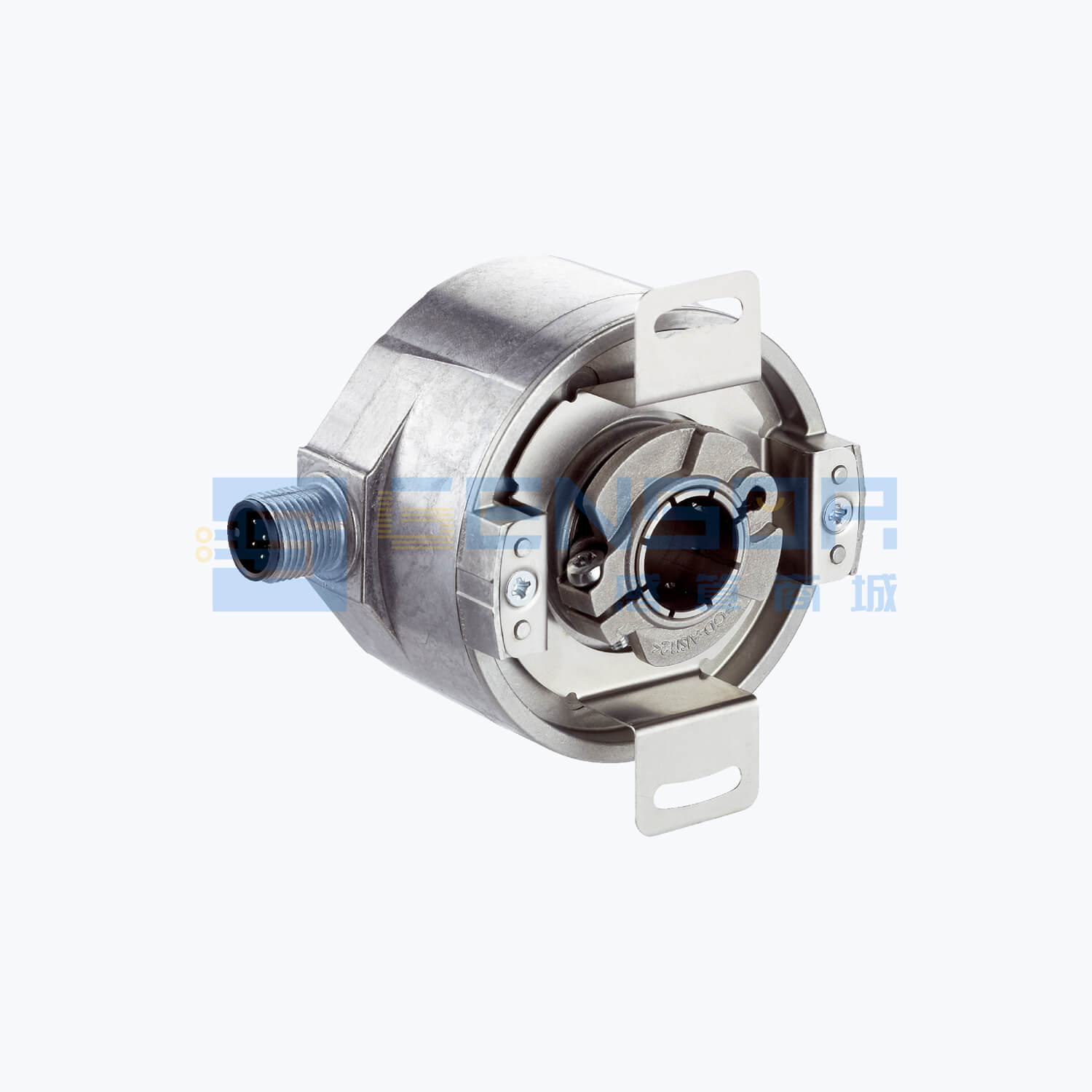

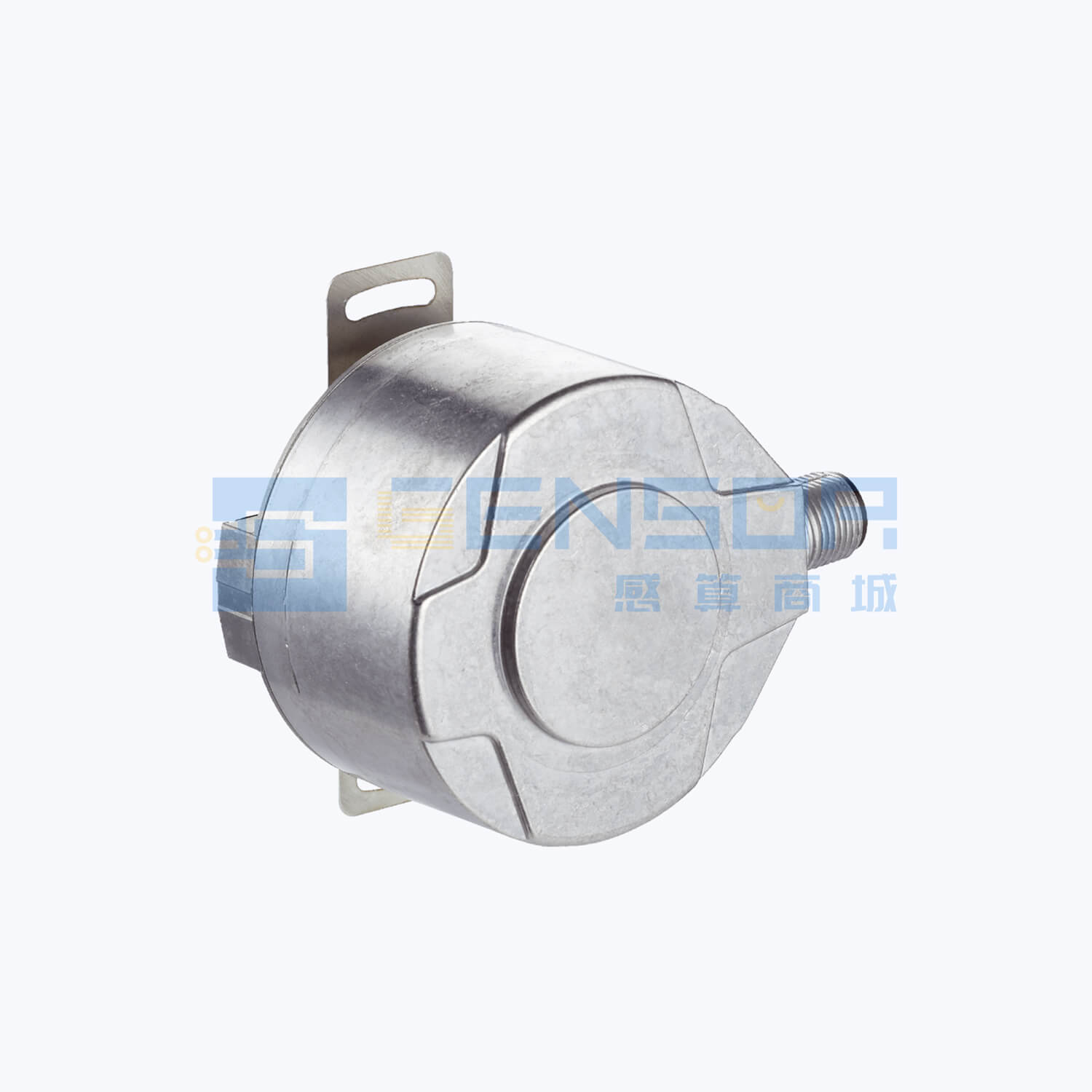

DFS60E-BHCC02000 是一款增量型编码器，采用盲孔空心轴设计，提供 TTL/RS-422 接口和 6 通道信号输出，适用于需要高精度位置反馈的工业应用。

核心特点/优势

每转脉冲数：2,000
测量步距：90° 电/每圈脉冲数
测量脉冲宽度偏差：± 0.2°
误差限值：± 0.3°
通讯接口：增量式
通信接口详情：TTL / RS-422
信号通道数量：6 通道
初始化时间：40 ms
输出频率：≤ 300 kHz
负载电流：≤ 30 mA
功耗：≤ 0.5 W (无负荷)
连接类型：插头, M12, 8 针, 径向
供电电压：10 ... 32 V
参考信号，数量：1
参考信号，位置：90°, 电气, 与 A 和 B 进行逻辑连接
极性反接保护：✓
输出端短路保护：✓
MTTFd: 危险故障间隔时间：300 年 (EN ISO 13849-1)
机械规格：盲孔空心轴
轴直径：15 mm
重量：+ 0.2 kg
材料、轴：不锈钢
材料、法兰：铝
材料、外壳：压铸铝
启动转矩：0.8 Ncm (+20 °C)
工作转矩：0.6 Ncm (+20 °C)
允许静态轴位移：± 0.3 mm (径向), ± 0.5 mm (轴向)
允许动态轴位移：± 0.2 mm (径向), ± 0.1 mm (轴向)
工作转速：≤ 6,000 min⁻¹
转动惯量：40 gcm²
轴承使用寿命：3.6 x 10^10 转
角加速度：≤ 500,000 rad/s²
电磁兼容性：根据 EN 61000-6-2 和 EN 61000-6-4标准
外壳防护等级：IP67, 外壳侧, 插头 (IEC 60529); IP65, 轴侧 (IEC 60529)
允许相对湿度：90 % (不允许凝结)
运行温度范围：0 °C ... +85 °C
储存温度范围：–40 °C ... +100 °C, 无包装
抗冲击能力：50 g, 6 ms (EN 60068-2-27)
抗振能力：20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)

温馨提示

若上述内容存在差异，请以产品手册为准；如需获取完整规格书，请直接点击下载查看。
